Fibra Optica Asu80 6FO 3KM – Fiberhome

Descrição

 Elemento de sustentação: FRP
» Tubo de Fibras: Tubo geleado com fibras monomodo.
» Núcleo do Cabo: 2 FRPs e o tubo de fibra encordoado
juntos como o núcleo do cabo, proporcionando maior
rigidez e tensão.
» Estanqueidade Longitudinal à Água: Núcleo seco com
fios bloqueadores de água.
» Proteção Externa em PE Preto
Cabo Óptico Autossustentável com Tubo
Único ASU Com 80 ou 120 metros de vão
Os Cabos ASU da parceria Intelbras & Fiberhome são uma solução versátil e eficiente para aplicações onde a
capacidade de sustentação própria, flexibilidade e resistência são requisitos importantes, como em instalações
aéreas e redes de acesso a assinantes FTTX.
Detalhamento do produto
Cores da fibra óptica

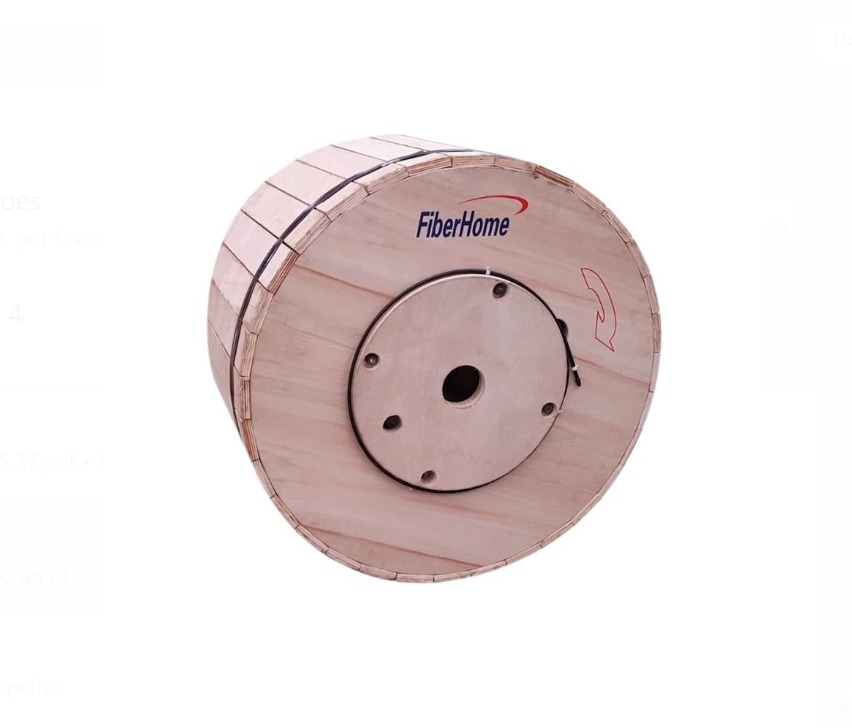

DIMENSÕES BOBINA ASU
Tipo Diâmetro Largura Peso
Bobina ASU 80 metros 820mm 520mm 142kg
Bobina ASU 120 metros 820mm 560mm 182kg
Bobina ASU 80 metros
Compacto
800mm 554mm 128Kg
Bobina ASU 120 metros
Compacto
850mm 554mm 165kg
intelbras.com.br
Cabos Ópticos ASU
Especificações Vão 80 metros Vão 120 metros
Modelo Convencional Compacto Convencional Compacto
Quantidade de fibras 6 ou 12 6 ou 12 6 ou 12 6 ou 12
Quantidade de Tubos com Fibra 1 1 1 1
Quantidade de Fibras por Tubo 6 ou 12 6 ou 12 6 ou 12 6 ou 12
Diâmetro do Cabo (mm) 6.6±0,5 6.0±0,5 7.4±0,5 7.0±0,5
Peso (kg/km) 50±5 35±5 55±5 46±5
Força de Tensão (N) Span=80，1.5×P Span=80，1.5×P Span=120，2.0×P Span=120，2.0×P
Muito importante sempre se atentar ao diâmetro do cabo para o uso da alça preformada correta.
Especificações
Número de Fibras 6 ou 12 fibras
Tipo da Fibra G.652D
Material de tração Plástico com reforço de fibra de vidro (FRP)
Metragem (m) 3000 metros por bobina
Tolerância do lance ± 1,0 %
Cores Preto
Elemento de tração Dielétrico
Raio mínimo de curvatura
(mm)
Dinâmico 20 x Diâmetro do cabo
Estático 10 x Diâmetro do cabo
Temperatura de operação -20º C até + 65ºC
Tração do cabo e deformação da fibra (NBR 13512) 1,5 x P N (vão 80) / 2,0 x P N
(vão 120)
Variação máxima do coeficiente de
atenuação de 0,05 dB/km
Compressão (NBR 13507) 1x P N, mínimo 1000N ≤ 0,1 dB
Impacto (NBR 13509) 25 Ciclos, P = NBR 14160 Sem ruptura da fibra
Torção (NBR 13513) 10 ciclos contínuos ≤ 0,1 dB
Ciclo térmico (NBR 13510) -20º C até + 65ºC ≤ 0,05 dB/km @ 1550 nm
Atenuação 1310nm ≤ 0.36 dB/km
1550nm ≤ 0.22 dB/km

Sobre o produto:

O CFOA-SM-ASU-80-S-6FO NR – 3KM é recomendado para sistemas de cabeamento estruturado para tráfego de voz, dados e imagens, com distribuição em campus, entre prédios que exijam interligações ópticas externas. Instalações aéreas externas, com lançamento direto entre postes para vãos máximos de até 80m.

Aplicações:

• Instalação em backbones LAN de média e longa distância, onde é necessário um cabo compacto e robusto.

Características:

• Construção bloqueadora de água.
• Gel de preenchimento especial no tubo loose.
• Projeto de construção toda dielétrica.
• Rigoroso controle de matérias-primas.
• Tira de cor longitudinal personalizada.

Informações Técnicas

• Capacidade transmissão
  1310nm e 1550nm
• Distância para vão máximos
  Até 80 metros
• Quantidade de fibras ópticas
  6
• Diâmetro Externo Nominal (mm
  6.6±0.3
• Peso Líquido Nominal (kg/km)
  50±10
• Fibra monomodo
  G.652D
